📋 네트워크 케이블 포설 작업 완료 보고서

작업 일자: 2025년 4월
작업 위치: 논공산업 단지 외곽 옹벽 상단
작업자: 문창수
작업 목적: 네트워크작업을 위한 UTP 케이블 포설



1. 사용 자재

• UTP 케이블: CAT5E U/UTP, 4PR, 24AWG, LS Cable 제품
• 총 사용 길이: 약 124m
• 부자재: 전선관, 커넥터, 결속밴드, 절연테이프 등

2. 작업 개요-내용

• 원래 너무 멀어서 무선브릿지로 사용을 했는데 간헐적으로 연결이 끊겨 이번에는 유선으로 사용하기로 했습니다.
• 전선관은 철심들어있는 후렉시블 전선관규격 12mm을사용했습니다.
• 랜선최대길이 100m 가 넘을수 있어서 미리 2가닥을 리드선 (Fish Tape)을넣었습니다.
• 비용때문에 12mm 후렉시블 50m 2롤을 사용했기때문에 한번에 못넣어서 25m 4조각으로 나누어 혼자 작업한다고 힘들었습니다.
• 그런데 수풀을 둥글게 돌아간다고 100m 넘어서 어떻게 할지 모르고 그날은 철수 하였습니다.
• 랜길이때문에 인터넷이 안되고 네트웍도 안된다면 중간에 허브놓을수도 있지만 만일을 대비해서 2선중 1선은 전원으로 사용해도되니 안심이였습니다.
•
  결론은 옹벽위 구간을 따라 약 124m의 UTP 케이블을 포설하였고 인터넷이 정상 되었습니다.

3. 작업 현장 사진

📸 사진 목록

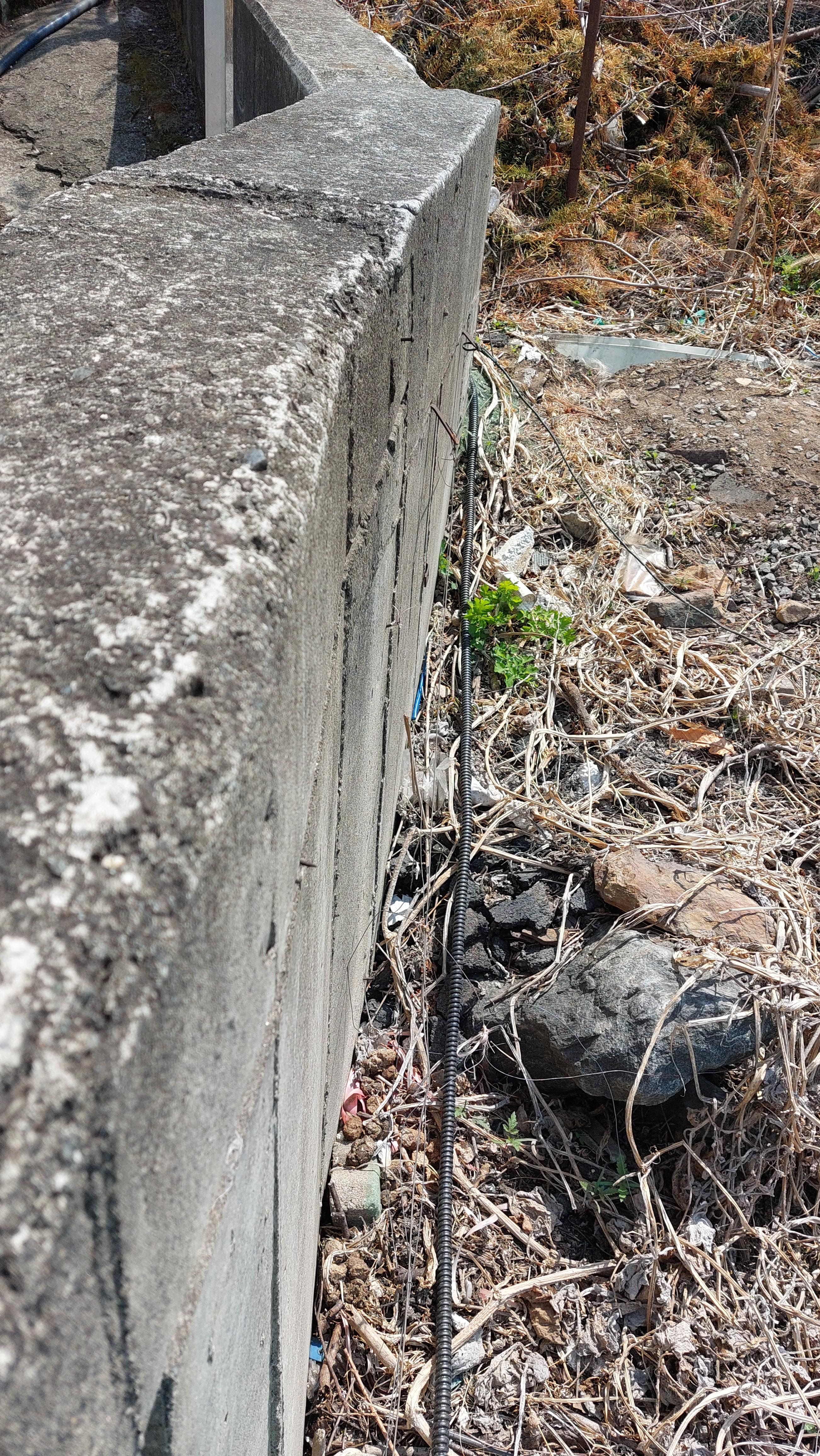

옹벽 상단 트렌치 내 배선 경로

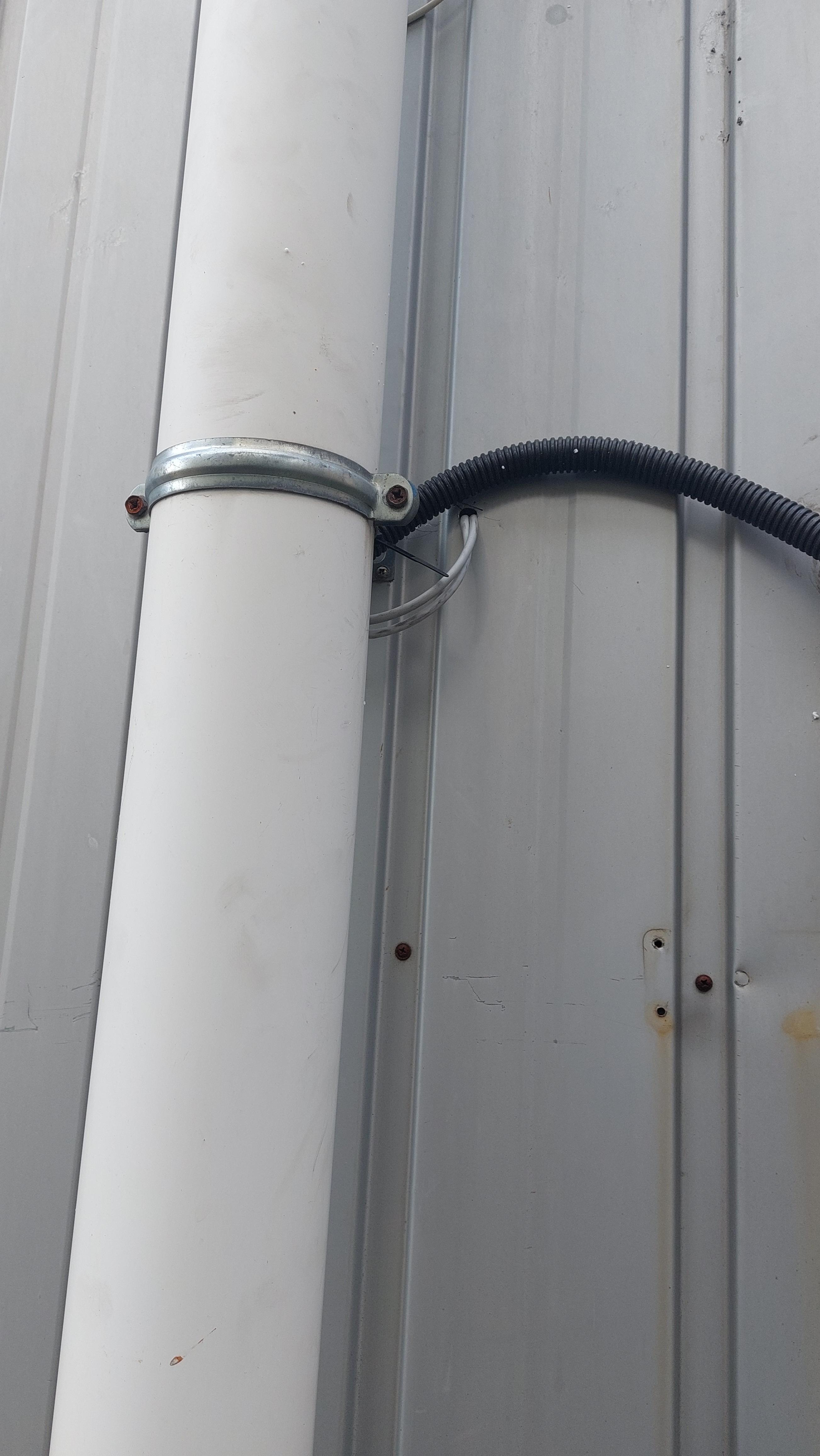

외부 전선관 사용 구간

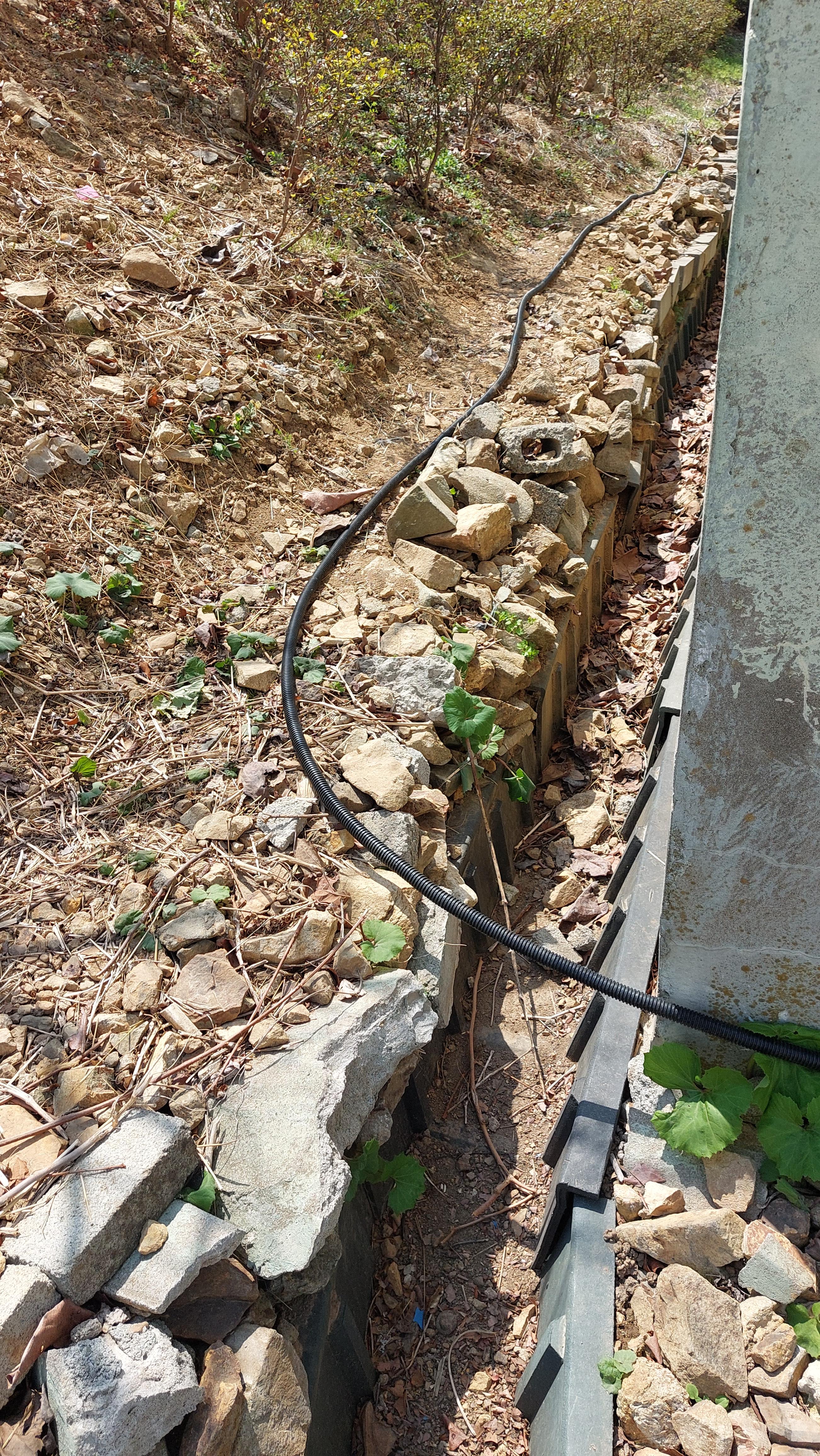

전체 작업 경로 및 위치 전경

부자재, 설치 작업 중 장면

케이블 사양 마킹 (CAT5E / 24AWG 등) 과 사용길이

🎥 영상 목록

• [영상 01] 배선 경로 따라가며 촬영한 영상
•



. 참고-124m에서도 인터넷가능이유(나의 생각)

• 실외지만 철심있는 후렉시블사용했고
• 좋은 품질의 랜선을 사용했으며,(LS전선)
• 양 끝 장비도 일반적인 네트워크 장비였기에,(구형아이피타임 804 사용-기존무선브릿지 하던거)
• 그래서 124m 거리에서도 신호 손실이나 속도 저하 없이 통신이 가능

• 케이블 마킹 및 매설 경로는 사진으로 명확히 기록되어 있음
• 사용된 케이블은 규격 제품으로 네트워크 신호 전달에 적합함
• 추가 장비 연결 및 작동 확인은 다음 단계에서 진행 예정
